Descrição do Produto

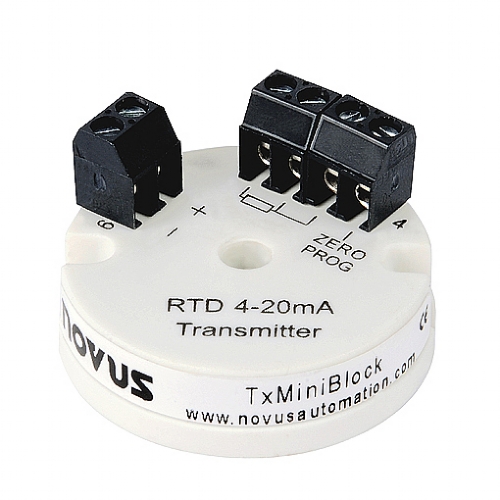

O TxMiniBlock é um transmissor de temperatura tipo 4-20 mA a dois fios, para montagem em cabeçote. Permite ao usuário configurar facilmente a faixa de medição de temperatura que será utilizada no processo.
A corrente de saída tem comportamento linear em relação a temperatura medida pelo sensor.
Especificações:
– Entrada de sensor Pt100
– Configurável
– Faixa Máxima de Medição: -200 a 650 ºC
– Faixa Mínima de Medição: 40 ºC
– Tipo 3 fios, Excitação de 0,20 mA, a= 0.00385
– Conforme NBR 13773
– Para utilizar Pt100 2 fios, interligar terminais 2 e 3
– Precisão Total (Tamb 25 ºC): Erro máximo 0,2 % da faixa máxima para Pt100
– Tempo de Resposta: <100 ms
– Saída: Corrente de 4-20 mA ou 20-4 mA, tipo 2 fios; linear em relação a temperatura medida pelo sensor
– Resolução da Saída: 0,004 mA (12 bits)
– Alimentação: 12 a 35 Vdc, tensão sobre o transmissor
– Carga Máxima (RL): RL (máx. em Ohms) = (Vdc – 12) / 0,02
– Onde: Vdc= Tensão de Alimentação em Volts (de 12 a 35 Vdc)
– Temperatura de Operação: -40 a 50 °C
– Umidade Ambiente: 0 a 90 % UR
– Compatibilidade Eletromagnética: EN 50081-2, EN 50082-2
– Não apresenta isolamento elétrico entre entrada e saída
– Proteção interna contra inversão da polaridade da tensão de alimentação
– Caixa em ABS, diâmetro de 34 mm e altura máxima de 18 mm.
