Descrição do Produto

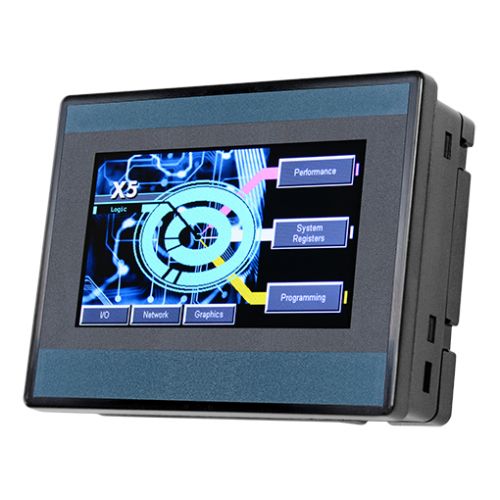

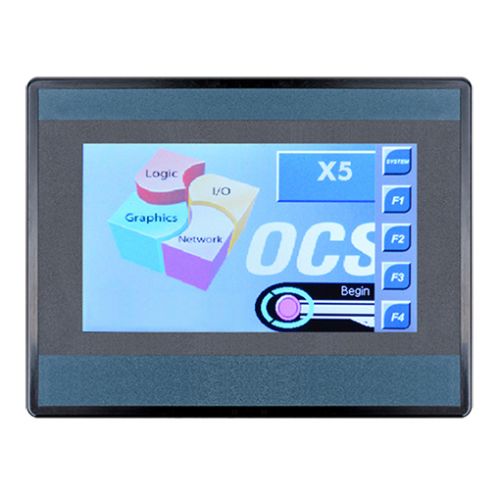

O X5 reúne aparência elegante, perfil estreito e amplo display colorido com tela touch em um alojamento compacto. Com tela de 4.3”, apresenta uso intuitivo e visualização nítida. O uso da tecnologia de soft keys (teclas simuladas na tela touch) do X5 permite utilizar a tela inteira para ilustrar qualquer tipo de aplicação.
Especificações:
CONTROLADOR
Memória para Lógica Ladder: 1MB
Taxa de Varredura do Programa de Usuário: 0,013 mseg/K

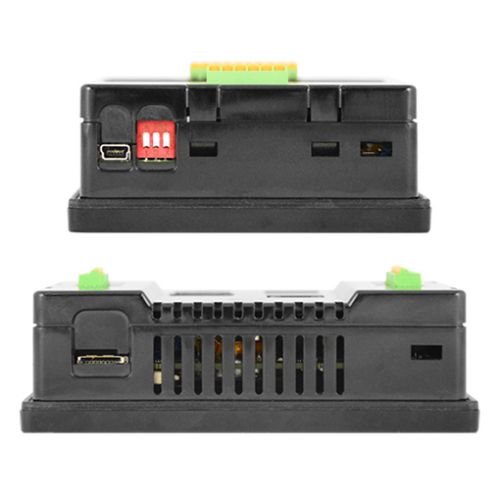

Memória Removível: microSD (*ver manual para capacidade)
Máximo I/O Remoto Digital: 2048 Entradas / 2048 Saídas
Máximo I/O Remoto Analógico: 512 Entradas / 512 Saídas
Variáveis Registradores (words): 8192 (1024 retentivas)
Variáveis Bobinas Internas (bits): 4096 (2048 retentivas)
ESPECIFICAÇÕES DO DISPLAY
Tecnologia do Display: TFT resistivo a cores 4.3”
Resolução: 480 x 272, colorido
Teclas de Função: 4
CONECTIVIDADE
Portas Seriais: 1 RS232 e 1 RS485
Porta USB tipo mini-B: 2x (tipo mini-B e tipo A)
CAN: 1 porta (125kbps – 1Mbps)
Ethernet: 10/100 MHz com auto MDIX
CONDIÇÕES DE OPERAÇÂO
Faixa de Alimentação: 10 – 30 Vdc
Temperatura de Operação: -10° a 60° C
Umidade: 5 a 95% UR sem condensação
Grau de Proteção: IP65
Certificações: CE, UL tipo 3R, 4, 4x, 12, 12k, 13
ESPECIFICAÇÕES FÍSICAS
Dimensões: Altura 89,8mm; Largura 119,2mm; Profundidade 35,8mm
Peso: 270g

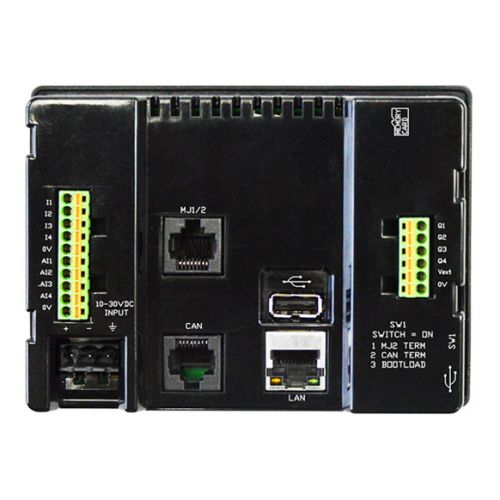

ENTRADAS E SAÍDAS INTEGRADAS
4 Entradas Digitais: 12-24 Vdc sink/source, HSC 500kHz máx.
4 Saídas Digitais: 0,5A @ 24 Vdc, PWM 500kHz máx.
4 Entradas Analógicas: 0-20 mA, 4-20 mA, 0-10 V (12 bits)
I/O Remoto: Suporta SmartRail, SmartBlock, SmartStix, SmartMod, DigiRail 2A, DigiRail 4C, DigiRail 2R, DigiRail Connect, DigiRail NXprog, FieldLogger e demais dispositivos de terceiros.
