Descrição do Produto
Com perfil estreito e elegante, o X2 reúne uma ampla interface visual em um alojamento reduzido, apresentando um simplificado conjunto integrado de I/Os, com entradas e saídas digitais e entradas e saídas analógicas. O X2 permite ainda a expansão dos I/Os através das interfaces RS485 e CAN por meio de módulos de I/O adicionais.
A conectividade conta com uma variedade de interfaces de comunicação: USB (programação), RS232/RS485 e CAN (expanão de I/O ou comunicação com outros dispositivos).
Especificações:
CONTROLADOR
CPU: ARM 32 bits
Taxa de Varredura do Programa de Usuário: 1,2 mseg/K
Memória Embarcada: 16MB
Memória Removível: microSD 32GB
Armazenamento Retentivo: 32K de RAM protegido por bateria
Linguagens de Programação: Ladder Avançado or IEC: ST, LD, FBD. IL, SFC

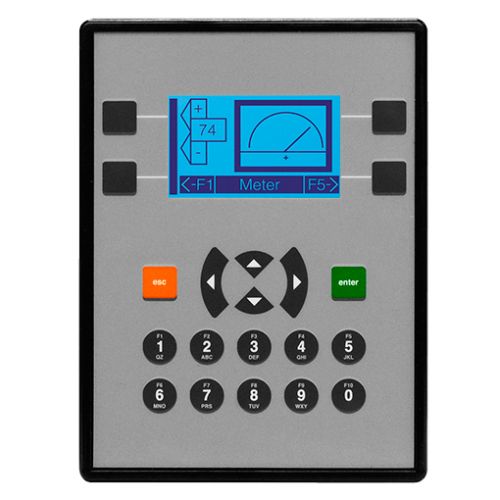

INTERFACE DE USUÁRIO
Tecnologia do Display: Transflectivo com LED de 2,2”
Resolução / Cor: 128 x 64, Monocromático
Teclado: 20 Teclas de membrana com domo

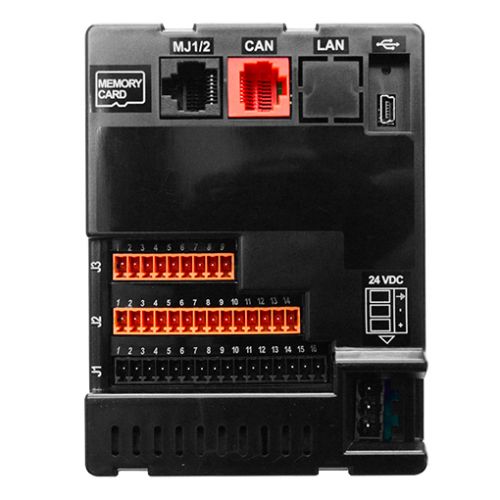

CONECTIVIDADE
Portas Seriais: 1 RS232 e 1 RS485
Porta USB: Tipo mini-B para programação
CAN: 1 porta (125kbps – 1Mbps)
CONDIÇÕES DE OPERAÇÂO
Fonte de Alimentação: 24 VCC ±10%
Temperatura de Operação: -10° a 60° C
Umidade: 5 a 95% UR sem condensação
Grau de Proteção: IP65
Certificações: CE, UL tipo 3R, 4, 4x, 12, 12k, 13

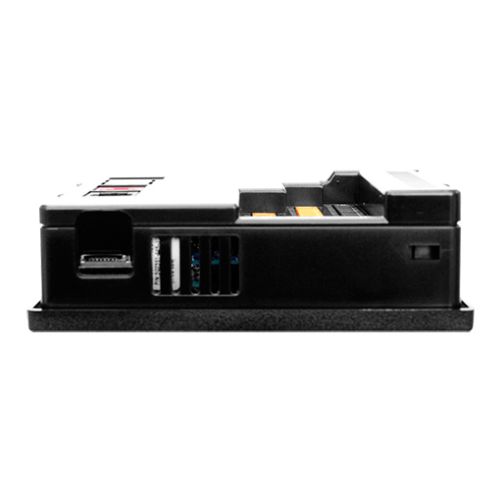

ESPECIFICAÇÕES FÍSICAS
Dimensões: Altura: 89,8 mm; Largura: 119,2 mm; Profundidade: 35,8 mm
Peso: 270 g
ENTRADAS E SAÍDAS INTEGRADAS
12 Entradas Digitais: 24 VCC sink/source
4 Entradas Analógicas: 4-20 mA
2 Saídas Analógicas: 4-20 mA
4 Entradas de Alta Velocidade: @ 10kHz
2 Saídas de Alta Velocidade: @ 65kHz
I/O Remoto: Suporta SmartRail, SmartBlock, SmartStix, SmartMod, DigiRail 2A, DigiRail 4C, DigiRail 2R, DigiRail Connect, DigiRail NXprog, FieldLogger e demais dispositivos de terceiros.
MODELO
HE-X2R: 6 saídas relé 3A e 2 saídas 24 Vdc sink 0,5 A
